| ? ?項目 | ? ?描述 | |
| ? ?軸數 | ? ?5軸/3軸 | |
| ? ?輸入電源 | 單相 | ? ?AC200V ～ 240V， -15% ～ +10%， 50/60Hz |
| 三相 | ||
| ? ?控制方式 | ? ?IPM PWM控制，正弦波電流驅動方式 | |
| ? ?反饋 | ? ?17位串行通信 | |
| ? ?功率分布 | 五軸 | ? ?750W/750W/750W/400W/400W |
| 三軸 | ? ?750W/750W/400W | |
| ? ?單軸瞬時最大輸出電流 [Arms] | ? ?10/10/10/6/6 | |
| ? ?環境條件 | 使用環境溫度 | ? ?-5℃ ～ 55℃ |
| 保管溫度 | ? ?-20℃ ～ 85℃ | |
| 使用環境濕度 | ? ?95%RH以下 | |
| 保管濕度 | ? ?96%RH以下 | |
| 抗振性等級 | ? ?4.9m/s^2 | |
| 抗沖擊強度 | ? ?19.6m/s^2 | |
| 防護等級 | ? ?IP10 | |
| ? ?安裝型 | ? ?基座安裝 | |
| ? ?性能 | 速度控制範圍 | ? ?1:5000(速度控制範圍的下限爲在額定轉矩負載時不停止條件下的數值) |
| 速度波動率 | ? ?額定速度的±0.5%以下(負載波動： 0%～100%時) | |
| ? | ? ?額定速度的±0.5%以下(電壓波動： ±10%時) | |
| ? | ? ?額定速度的±0.5%以下(溫度波動： 25℃±25℃時) | |
| 軟起動時間設定 | ? ?0s ～ 10s （可分別設定加速和減速） | |
| ? ?通信接口 | ? ?CAN接口*2（CANopen協議） | |
| ? ?422接口*1（自定義協議） | ||
| ? ?指示燈顯示 | ? ?電源指示燈+運行指示燈 | |
| ? ?再生處理 | ? ?外置 | |

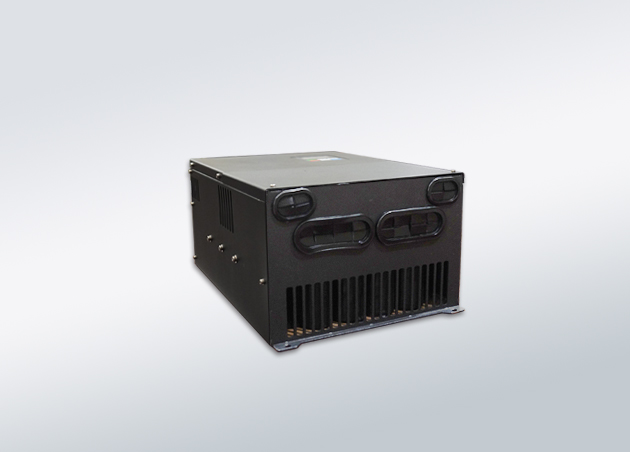

| 項目 | 描述 | |
| 控制方式 | 閉環矢量控制 | |
| 適配電機類型 | 永磁同步電機 | |
| 編碼器類型 | 旋轉變壓器 | |
| 輸入電源 | 三相 | 三相電源 380~480Vac，50/60Hz，允許電源波動±10% (342~528Vac)，允許頻率波動±5% (47~63Hz) |
| 單軸額定輸出電流 [Arms] | 41A | |
| 環境條件 | 使用環境溫度 | -10~45℃ |
| 存儲溫度 | -20~60℃ | |
| 環境濕度 | 96%RH，無水珠凝結 | |
| 抗振性等級 | 1.0G(<20Hz); 0.6G(20~60Hz) | |
| 安規標準 | LVD: EN 61800-5；EMC: EN 61800-3；IP：NEMA 1/ IP20 | |
| 使用環境海拔高度 | <1000m | |
| 絕緣電阻 | >5MR/500V | |
| 壽命 | >3w hrs | |
| 性能 | 壓力重複控制精度 | ±1bar |
| 壓力響應時間 | ≤100ms | |
| 速度控制範圍 | 1:350(速度控制範圍的下限爲在額定轉矩負載時不停止條件下的數值) | |
| 速度波動率 | 額定速度的±0.5%以下(負載波動： 0%～100%時) | |
| 額定速度的±0.5%以下(電壓波動：±10%時) | ||
| 額定速度的±0.5%以下(溫度波動：25℃±25℃時) | ||
| 過載能力 | 170%額定電流運行60s，200%額定電流運行20s | |
| 軟起動時間設定 | 0s ～ 10s （可分別設定加速和減速） | |
| 通信接口 | CAN接口*2（CANopen協議） | |
| 422接口*1（自定義協議） | ||
| 數字量輸入接口*5 | ||
| 數字量輸出接口*3 | ||
| 模擬量輸入接口*3 | ||
| 顯示 | 指示燈 | 電源指示燈+運行指示燈+按鍵面板指示燈 |
| 指示燈（內部） | 母線電壓指示燈 | |
| 數碼管 | 7段數碼管*6 | |
| 操控器 | 外置按鍵面板 | |
| 制動 | 內置制動單元，外置制動電阻 | |
| 安裝型 | 基座安裝 | |
| 尺寸 | 330*230*150mm | |
| 保護 | 輸入缺相/軟啟動繼電器故障/母線欠壓過壓/功率模組過熱/電機過熱/輸出過流/輸出短路/制動電阻短路 | |
| 冷卻方式 | 風冷 | |
